Износ коромысел Cummins: симптомы, диагностика и возможные последствия

Коромысла важные элементы газораспределительного механизма. Они передают усилие от распределительного вала к клапанам и напрямую влияют на работу двигателя. Когда на деталях появляется выработка, клапаны начинают работать менее точно. В результате двигатель теряет часть КПД, а под клапанной крышкой появляется характерный металлический стук.

Сложность диагностики заключается в том, что многие признаки износа напоминают последствия неправильной регулировки клапанов. После настройки зазоров шум может исчезнуть, но затем возвращается снова. Чаще всего с такой проблемой сталкиваются двигатели Cummins ISBe, QSB, ISDe, ISF 3.8, ISL и ISM, постоянно работающие под высокой нагрузкой и имеющие большие пробеги.

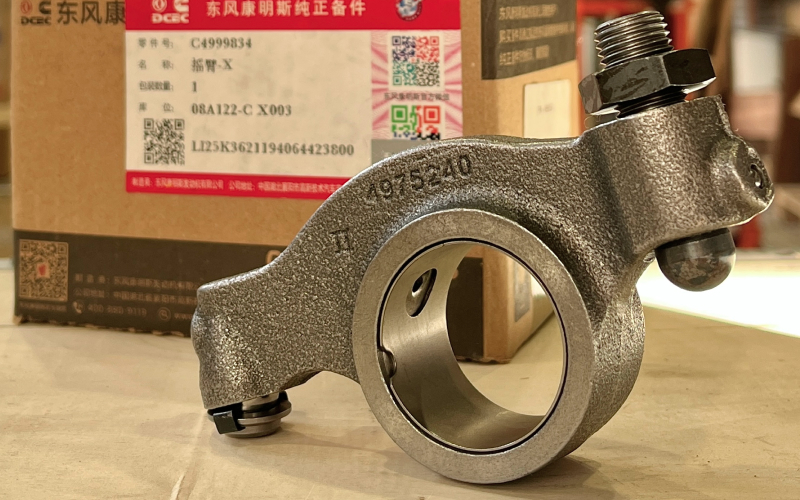

Что такое коромысло и какую функцию оно выполняет

На первый взгляд коромысло выглядит простой деталью. На практике именно оно обеспечивает работу клапанного механизма и помогает двигателю точно выполнять газообмен. В большинстве двигателей Cummins кулачок распредвала передает усилие на толкатель. Затем движение проходит через штангу к коромыслу. Коромысло работает как рычаг: один конец принимает усилие, а второй нажимает на клапан или крейцкопф (промежуточный элемент между коромыслом и парой клапанов). Благодаря этому клапаны открываются в нужный момент и на расчетную величину.

Все элементы механизма работают как единая система. Распредвал задает движение, толкатели и штанги передают его вверх, а коромысло воздействует на клапан. Если в любом соединении появляется люфт, двигатель сразу теряет точность работы.

Даже небольшая выработка способна изменить работу всего механизма. Изношенная втулка или ось увеличивает зазоры. Регулировочный винт меняет характер контакта с клапаном. В результате клапаны открываются не полностью, цилиндры получают меньше воздуха, а двигатель постепенно теряет мощность.

Поэтому коромысло нельзя считать второстепенной деталью. Его состояние напрямую влияет на ресурс клапанного механизма и стабильность работы двигателя.

Основные причины износа коромысел Cummins

Коромысла рассчитаны на длительную эксплуатацию. Однако высокие нагрузки, большие пробеги и нарушения регламента обслуживания постепенно сокращают их ресурс.

1. Самая распространенная причина – естественная выработка. После сотен тысяч километров на втулках, осях и контактных поверхностях появляются следы износа. Зазоры увеличиваются, а детали начинают работать с дополнительными нагрузками.
2. Не менее часто проблему вызывает недостаточная смазка. Масло снижает трение и отводит тепло от нагруженных узлов. Если давление падает или масляные каналы загрязняются, детали начинают работать в неблагоприятных условиях. Втулки и оси быстро теряют рабочую поверхность, а люфты увеличиваются.
3. Свой вклад вносит и несвоевременная замена масла. Со временем смазочный материал накапливает сажу, продукты износа и мелкие металлические частицы. Такой состав уже не защищает детали должным образом. Более того, загрязнения начинают работать как абразив и ускоряют выработку контактных поверхностей.
4. Отдельную опасность создают неправильные тепловые зазоры клапанов. Слишком большой зазор усиливает ударные нагрузки. Слишком маленький мешает нормальной работе клапанного механизма. В обоих случаях детали получают дополнительный износ.

Часто проблема развивается сразу в нескольких элементах. Изношенная ось ускоряет выработку втулки коромысла. Поврежденный регулировочный винт увеличивает нагрузку на клапан. Изношенный крейцкопф нарушает правильное распределение усилия. Именно поэтому во время диагностики механики проверяют весь узел в сборе.

Регулярная проверка клапанных зазоров помогает обнаружить первые признаки выработки еще до появления серьезных неисправностей. Чем раньше удается выявить проблему, тем дешевле и проще оказывается ремонт.

Первые признаки износа коромысел

Износ коромысел редко приводит к резкому отказу двигателя. Обычно проблема развивается постепенно. Сначала появляются едва заметные изменения в работе механизма, которые многие принимают за последствия большого пробега или необходимость очередной регулировки клапанов.

1. Самый распространенный признак - металлический стук под клапанной крышкой. Чаще всего он возникает из-за увеличения зазоров между трущимися деталями. По мере роста выработки звук становится более отчетливым и начинает сопровождать двигатель постоянно.
2. Еще один тревожный сигнал - регулярно меняющиеся клапанные зазоры. Механик выполняет регулировку, но спустя несколько тысяч километров параметры снова выходят за допустимые пределы. Такая картина часто указывает на износ втулок, осей или регулировочных элементов.
3. По мере развития неисправности двигатель начинает работать менее ровно. На холостом ходу появляются небольшие колебания оборотов. Под нагрузкой ухудшается отклик на педаль акселератора. Причина проста: клапаны уже не открываются с расчетной точностью.
4. В отдельных случаях водитель замечает потерю мощности и ухудшение тяги. Особенно хорошо это проявляется на подъемах или при полной загрузке автомобиля. Цилиндры получают меньше воздуха, поэтому эффективность сгорания топливной смеси снижается.
5. Иногда к этим изменениям добавляется повышенная дымность. Такой признак появляется не всегда и обычно сопровождает уже заметные нарушения газообмена. Поэтому дым не стоит считать главным показателем износа коромысел.

Многие владельцы техники обращают внимание на интересную особенность, стук может появляться только на холодном или только на прогретом двигателе. Причина связана с тепловым расширением металла. Пока детали не прогрелись, зазоры имеют одни значения. После выхода двигателя на рабочую температуру размеры деталей меняются, и характер шума может заметно измениться.

Водителю важно помнить простое правило: если после регулировки клапанов стук вскоре возвращается, необходимо искать его настоящую причину, а не ограничиваться повторной настройкой зазоров.

Как проявляется износ коромысел

Как отличить износ коромысел от неправильной регулировки клапанов

На практике именно здесь возникает больше всего ошибок. Стук клапанного механизма многие автоматически связывают с нарушением зазоров. Однако одинаковый звук могут вызывать совершенно разные неисправности.

Если причина заключается только в регулировке, после настройки зазоров двигатель обычно начинает работать заметно тише. Результат сохраняется длительное время. При исправном механизме параметры не меняются после нескольких тысяч километров пробега.

При износе коромысел ситуация выглядит иначе. Регулировка действительно может временно убрать шум. Однако она не устраняет сам источник проблемы. Выработка на втулках, оси или контактных поверхностях остается, поэтому зазоры постепенно уходят снова. Особенно часто такая картина возникает при износе втулки коромысла. Деталь получает дополнительный люфт относительно оси. Во время работы нагрузки постоянно изменяют положение коромысла, из-за чего ранее выставленные параметры теряют точность.

Насторожить должна ситуация, когда регулировку приходится выполнять значительно чаще регламентного интервала. Если зазоры регулярно изменяются без очевидных причин, стоит проверить состояние всего клапанного механизма.

При этом важно помнить, что похожие признаки способны вызывать и другие неисправности. Источником стука могут стать изношенные кулачки распределительного вала, погнутые штанги толкателей, поврежденные клапаны или выработка в крейцкопфах. Именно поэтому грамотную диагностику всегда начинают с комплексной проверки узла.

Диагностика коромысел без серьезной разборки двигателя

Для первой проверки полностью разбирать двигатель не нужно. Во многих случаях опытный механик способен обнаружить проблему еще до начала серьезных ремонтных работ.

1. Первым этапом обычно становится прослушивание клапанного механизма. Характер стука позволяет определить зону неисправности и понять, связана ли она с верхней частью двигателя. Конечно, такой метод не дает точного диагноза, но помогает сузить круг поиска.
2. Следующий шаг - контроль клапанных зазоров. Если отдельные параметры заметно отличаются от нормы или быстро меняются после регулировки, необходимо проверить состояние привода клапанов более внимательно.
3. Много полезной информации дает снятие клапанной крышки. Визуальный осмотр позволяет обнаружить следы перегрева, задиры, неравномерную выработку и другие дефекты. Нередко проблема становится заметной уже на этом этапе.
4. Особое внимание уделяют проверке люфта коромысел на оси. Исправный механизм работает с минимальными зазорами. Если деталь заметно перемещается относительно оси, это указывает на износ втулки или самой оси.

При дефектовке специалисты оценивают состояние всех сопряженных элементов. Важно не только найти поврежденную деталь, но и понять причину ее износа. Иначе новая запчасть может быстро повторить судьбу старой.

Практика показывает, что комплексная проверка почти всегда оказывается дешевле ремонта после серьезной поломки. Поэтому откладывать диагностику при появлении характерного стука не стоит.

Что проверяют при осмотре коромысел

Чем опасна эксплуатация двигателя с изношенными коромыслами

Некоторые владельцы техники продолжают эксплуатировать двигатель даже после появления стука. Особенно если мотор сохраняет тягу и не показывает явных признаков неисправности. Такой подход помогает выиграть немного времени, но часто приводит к значительно более дорогому ремонту.

Проблема заключается в том, что износ коромысел редко остается локальной неисправностью. По мере увеличения люфтов возрастают ударные нагрузки на соседние детали. Постепенно в процесс вовлекается весь клапанный механизм.

Наиболее распространенные последствия выглядят так:

• ускоряется износ осей, втулок и регулировочных винтов;
• увеличивается нагрузка на штанги толкателей и крейцкопфы;

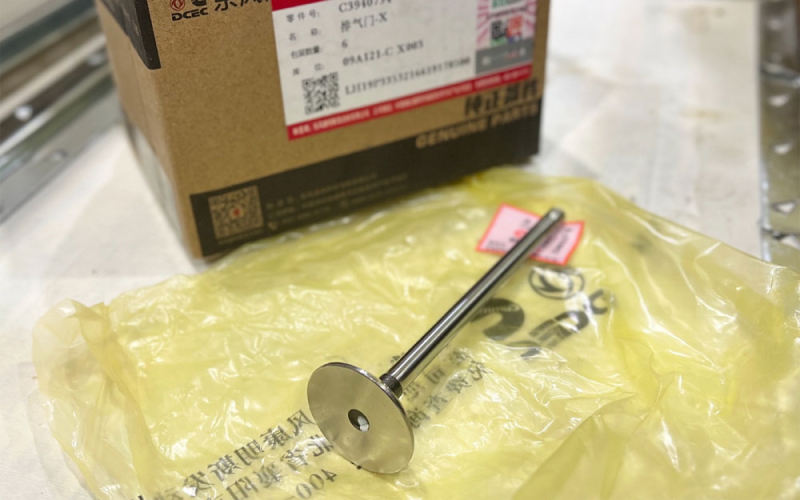

• появляются повреждения торцов клапанов;
• ухудшается работа газораспределительного механизма;
• возрастает риск поломки отдельных деталей привода клапанов.

При длительной эксплуатации с увеличенными зазорами клапаны начинают работать в неблагоприятном режиме. Контактные поверхности получают дополнительные ударные нагрузки. На торцах стержней появляются следы выработки, а регулировочные винты теряют правильную геометрию рабочей поверхности.

Если проблема развивается дальше, двигатель может начать терять компрессию. Клапаны открываются и закрываются уже не так, как предусмотрено конструкцией. Нарушается процесс наполнения цилиндров воздухом и ухудшается герметичность камеры сгорания.

Наиболее тяжелый сценарий связан с разрушением элементов клапанного механизма. Подобные случаи встречаются нечасто, однако последствия оказываются серьезными. Поврежденная штанга, разрушенный крейцкопф или сломанное коромысло способны привести к дорогостоящему ремонту головки блока цилиндров.

Когда достаточно ремонта, а когда нужна замена

После выявления неисправности возникает закономерный вопрос: менять отдельные детали или весь узел целиком. Ответ зависит от характера износа и результатов дефектовки.

Если выработка затронула только одно или несколько коромысел, механики часто ограничиваются заменой поврежденных деталей. Такой подход позволяет сократить затраты без ущерба для надежности двигателя.

Однако на практике износ редко развивается изолированно. Очень часто вместе с коромыслами вырабатывается и ось, на которой они установлены. В этом случае простая замена коромысла не дает желаемого результата.

Многие владельцы техники допускают распространенную ошибку. Они устанавливают новые детали на старую изношенную ось. В результате новые втулки начинают работать с увеличенным люфтом и быстро теряют ресурс. Во время ремонта специалисты обычно оценивают состояние всего узла и принимают решение комплексно.

Чаще всего одновременно проверяют или заменяют:

• коромысла;
• оси коромысел;
• регулировочные винты;
• крейцкопфы;
• штанги толкателей при наличии повреждений.

Такой подход дает возможность восстановить правильную геометрию механизма и избежать повторного ремонта через короткий промежуток времени.

Экономия на отдельных деталях далеко не всегда оказывается выгодной. Если износились уже несколько элементов, комплексный ремонт обычно обходится дешевле, чем повторная разборка двигателя в ближайшем будущем.

Заключение

Металлический стук под клапанной крышкой нельзя считать безобидным возрастным признаком двигателя. Очень часто он указывает на износ коромысел или других элементов клапанного механизма. Чем раньше удается установить причину шума, тем проще и дешевле оказывается ремонт.

Регулярная проверка и регулировка клапанов помогает обнаружить проблему еще до появления серьезных последствий. Если зазоры постоянно уходят, а стук быстро возвращается после настройки, стоит провести полноценную диагностику. Такой подход  сохраняет ресурс двигателя Cummins и помогает избежать дорогого ремонта головки блока цилиндров.
